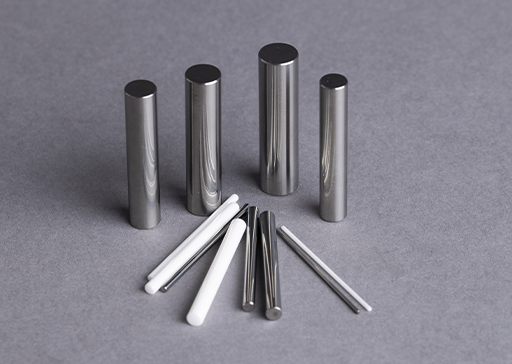

ピンゲージ
ミクロンオーダーでの正確な内径測定を可能にする、
超硬合金製ピンゲージです。
超精級はマスターピンゲージとしてご使用できます。
外径（φD）φ0.1mm～10mm、全長40～60mmの
ご希望のサイズで製作可能です。
必要に応じて「校正証明書」「トレサビリティ体系図」を
発行可能（費用別途）です。ご希望の寸法規格・精度を
ご指定いただければお見積りいたします。
お気軽にご相談ください。
| 材質 | 超硬合金、ジルコニアセラミックス、SKHは要相談 | ||
|---|---|---|---|
| 標準図 |  |
||
| 寸法規格 | 外径（φＤ） | φ0.1～φ10 | |
| 長さ（Ｌ） | 40～60mm | ||
| 精度 | 外径精度 | 超精級 | ±0.0003mm |
| 精級 | ±0.0005mm | ||
| 中級 | ±0.001mm | ||
| 真円度 | 超精級 | 0.0003mm以下 | |
| 精級 | 0.0005mm以下 | ||
| 中級 | 0.0008mm以下 | ||
| 表面粗さ | 超精級 | 0.05μmRa | |
| 精級 | 0.1μmRa | ||
| 中級 | 0.2μmRa | ||
| 備考 | ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。お気軽にご相談ください。 | ||
| 材質 | 超硬合金、ジルコニアセラミックス、SKHは要相談 | ||
|---|---|---|---|
| 標準図 | |
||
| 寸法規格 | 外径（φＤ） | φ0.1～φ10 | |
| 長さ（Ｌ） | 40～60mm | ||
| 精度 | 外径精度 | ||
| 超精級 | ±0.0003mm | ||
| 精級 | ±0.0005mm | ||
| 中級 | ±0.001mm | ||
| 真円度 | |||
| 超精級 | 0.0003mm以下 | ||
| 精級 | 0.0005mm以下 | ||
| 中級 | 0.0008mm以下 | ||
| 表面粗さ | |||
| 超精級 | 0.05μmRa | ||
| 精級 | 0.1μmRa | ||
| 中級 | 0.2μmRa | ||
| 備考 | ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。お気軽にご相談ください。 | ||

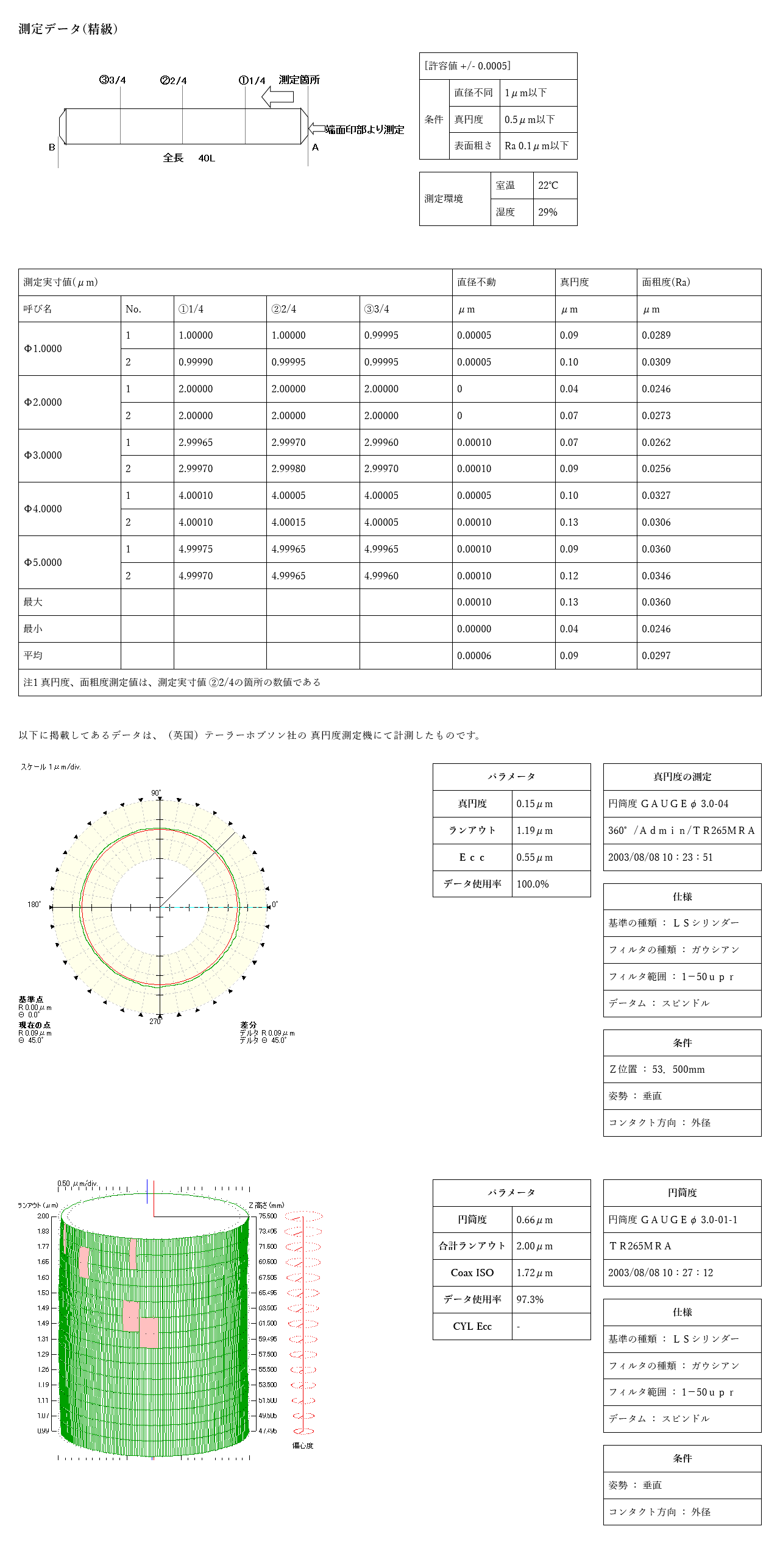

測定データ(精級)
| [許容値 +/- 0.0005] | ||
| 条件 | 直径不同 | 1μm以下 |
| 真円度 | 0.5μm以下 | |
| 表面粗さ | Ra 0.1μm以下 | |
| 測定環境 | 室温 | 22℃ |
| 湿度 | 29% |

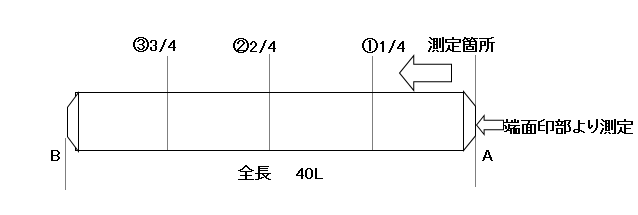

| 測定実寸値(μm) | 直径不動 | 真円度 | 面租度(Ra) | ||||
| 呼び名 | No. | ①1/4 | ②2/4 | ③3/4 | μm | μm | μm |
| Ф1.0000 | 1 | 1.00000 | 1.00000 | 0.99995 | 0.00005 | 0.09 | 0.0289 |
| 2 | 0.99990 | 0.99995 | 0.99995 | 0.00005 | 0.10 | 0.0309 | |
| Ф2.0000 | 1 | 2.00000 | 2.00000 | 2.00000 | 0 | 0.04 | 0.0246 |
| 2 | 2.00000 | 2.00000 | 2.00000 | 0 | 0.07 | 0.0273 | |
| Ф3.0000 | 1 | 2.99965 | 2.99970 | 2.99960 | 0.00010 | 0.07 | 0.0262 |
| 2 | 2.99970 | 2.99980 | 2.99970 | 0.00010 | 0.09 | 0.0256 | |
| Ф4.0000 | 1 | 4.00010 | 4.00005 | 4.00005 | 0.00005 | 0.10 | 0.0327 |
| 2 | 4.00010 | 4.00015 | 4.00005 | 0.00010 | 0.13 | 0.0306 | |
| Ф5.0000 | 1 | 4.99975 | 4.99965 | 4.99965 | 0.00010 | 0.09 | 0.0360 |
| 2 | 4.99970 | 4.99965 | 4.99960 | 0.00010 | 0.12 | 0.0346 | |
| 最大 | 0.00010 | 0.13 | 0.0360 | ||||
| 最小 | 0.00000 | 0.04 | 0.0246 | ||||
| 平均 | 0.00006 | 0.09 | 0.0297 | ||||
| 注1 真円度、面粗度測定値は、測定実寸値 ②2/4の箇所の数値である | |||||||

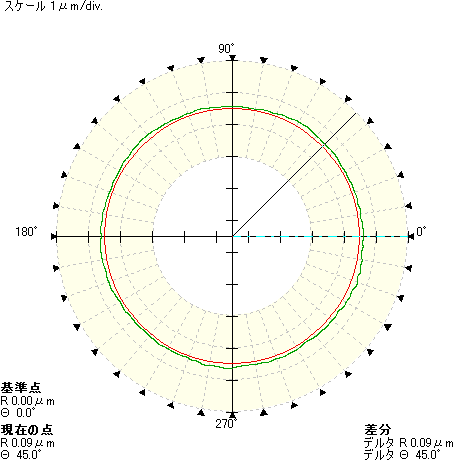

以下に掲載してあるデータは、（英国）テーラーホブソン社の 真円度測定機にて計測したものです。
| パラメータ | |
|---|---|
| 真円度 | 0.15μm |
| ランアウト | 1.19μm |
| Ｅｃｃ | 0.55μm |
| データ使用率 | 100.0% |
| 真円度の測定 |
|---|
| 円筒度 ＧＡＵＧＥφ 3.0-04 |
| 360°/Ａｄｍｉｎ/ＴＲ265ＭＲＡ |
| 2003/08/08 10：23：51 |
| 仕様 |
|---|
| 基準の種類 ： ＬＳシリンダー |
| フィルタの種類 ： ガウシアン |
| フィルタ範囲 ： 1－50ｕｐｒ |
| データム ： スピンドル |
| 条件 |
|---|
| Ｚ位置 ： 53．500mm |
| 姿勢 ： 垂直 |
| コンタクト方向 ： 外径 |
| パラメータ | |
|---|---|
| 円筒度 | 0.66μm |
| 合計ランアウト | 2.00μm |
| Coax ISO | 1.72μm |
| データ使用率 | 97.3% |
| CYL Ecc | - |

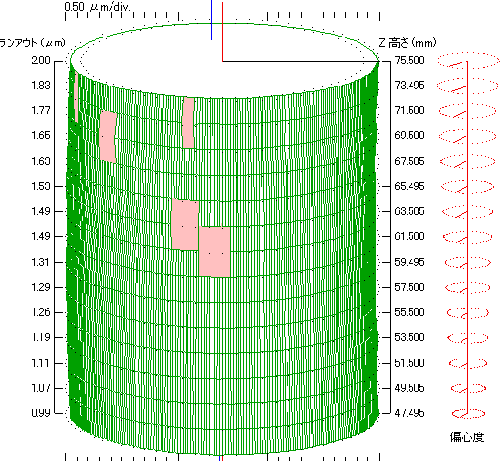

| 円筒度 |
|---|
| 円筒度 ＧＡＵＧＥφ 3.0-01-1 |
| ＴＲ265ＭＲＡ |
| 2003/08/08 10：27：12 |
| 仕様 |
|---|
| 基準の種類 ： ＬＳシリンダー |
| フィルタの種類 ： ガウシアン |
| フィルタ範囲 ： 1－50ｕｐｒ |
| データム ： スピンドル |
| 条件 |
|---|
| 姿勢 ： 垂直 |
| コンタクト方向 ： 外径 |

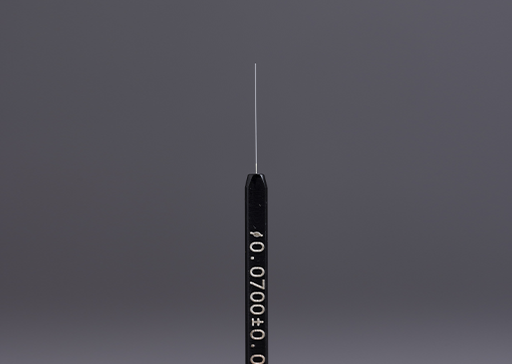

極小径ピンゲージ ホルダー付タイプ
高精度極小径の内径測定を可能にする、極小径ピンゲージ。
ホルダーの材質は樹脂またはSUSです。
高硬度材（超合金・ジルコニアセラミックス）ピンゲージとしては業界最小径にして超高精度品となります。
必要に応じて「校正証明書」「トレサビリティ体系図」を
発行可能（費用別途）です。ご希望の寸法規格・精度を
ご指定いただければお見積りいたします。
お気軽にご相談ください。
| 材質 | 超硬合金、ジルコニアセラミックス、SKHは要相談 | |
|---|---|---|

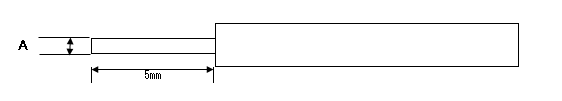

| 標準図 |  |
|
| 寸法規格 | 外径（φd） | φ0.05～φ0.099 |
| 長さ（ℓ） | 5mm | |
| 精度 | 外径精度 | ±0.0003mm |
| 直径不同 | 0.0003mm | |
| 表面粗さ | 0.1μmRa | |
| 備考 |
ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。 お気軽にご相談ください。 |
|

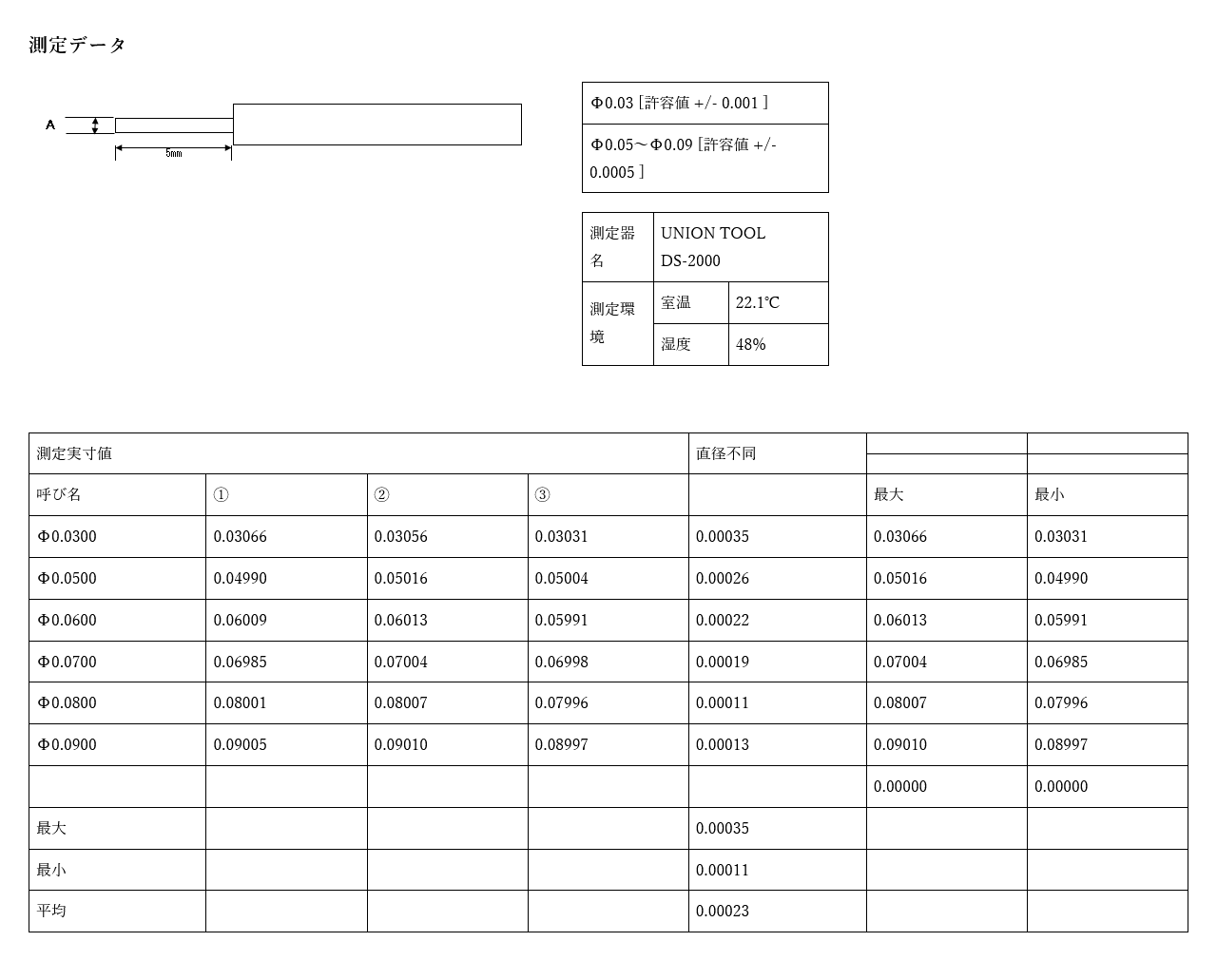

測定データ
| Φ0.03 [許容値 +/- 0.001 ] |
| Φ0.05～Φ0.09 [許容値 +/- 0.0005 ] |
| 測定器名 | UNION TOOL DS-2000 | |
| 測定環境 | 室温 | 22.1℃ |
| 湿度 | 48% | |
| 測定実寸値 | 直径不同 | ||||||
| 呼び名 | ① | ② | ③ | 最大 | 最小 | ||
| Φ0.0300 | 0.03066 | 0.03056 | 0.03031 | 0.00035 | 0.03066 | 0.03031 | |
| Φ0.0500 | 0.04990 | 0.05016 | 0.05004 | 0.00026 | 0.05016 | 0.04990 | |
| Φ0.0600 | 0.06009 | 0.06013 | 0.05991 | 0.00022 | 0.06013 | 0.05991 | |
| Φ0.0700 | 0.06985 | 0.07004 | 0.06998 | 0.00019 | 0.07004 | 0.06985 | |
| Ф0.0800 | 0.08001 | 0.08007 | 0.07996 | 0.00011 | 0.08007 | 0.07996 | |
| Ф0.0900 | 0.09005 | 0.09010 | 0.08997 | 0.00013 | 0.09010 | 0.08997 | |
| 0.00000 | 0.00000 | ||||||
| 最大 | 0.00035 | ||||||
| 最小 | 0.00011 | ||||||
| 平均 | 0.00023 | ||||||

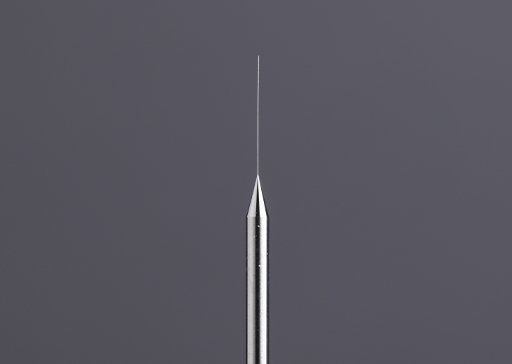

極小径ピンゲージ 一体型タイプ
高精度極小径穴の内径測定を可能にする、
極小径ピンゲージ。
軸から先端のピン部を加工で仕上げた一体型タイプです。
高硬度材（超合金・ジルコニアセラミックス）ピンゲージとしては業界最小径にして超高精度品となります。
必要に応じて「校正証明書」「トレサビリティ体系図」を
発行可能（費用別途）です。ご希望の寸法規格・精度を
ご指定いただければお見積りいたします。
お気軽にご相談ください。
| 材質 | 超硬合金、ジルコニアセラミックス、SKHは要相談 | ||
|---|---|---|---|
| 標準図 |  |
||
| 寸法規格 | 外径（φd） | φ0.01～φ0.099 | |
| 全長（ℓ） | 5～10mm | ||
| 精度 | 外径精度 | 超硬合金 | ±0.0005mm |
| ジルコニアセラミックス | ±0.0010mm | ||
| 直径不同 | 0.0005mm | ||
| 表面粗さ | 0.1μmRa | ||
| 備考 | ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。お気軽にご相談ください。 | ||
| 材質 | 超硬合金、ジルコニアセラミックス、SKHは要相談 | ||
|---|---|---|---|
| 標準図 | |
||
| 寸法規格 | 外径（φd） | φ0.01～φ0.099 | |
| 全長（ℓ） | 5～10mm | ||
| 精度 | 外径精度 | ||
| 超硬合金 | ±0.0005mm | ||
| ジルコニアセラミックス | ±0.0010mm | ||
| 直径不同 | 0.0005mm | ||
| 表面粗さ | 0.1μmRa | ||
| 備考 | ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。お気軽にご相談ください。 | ||

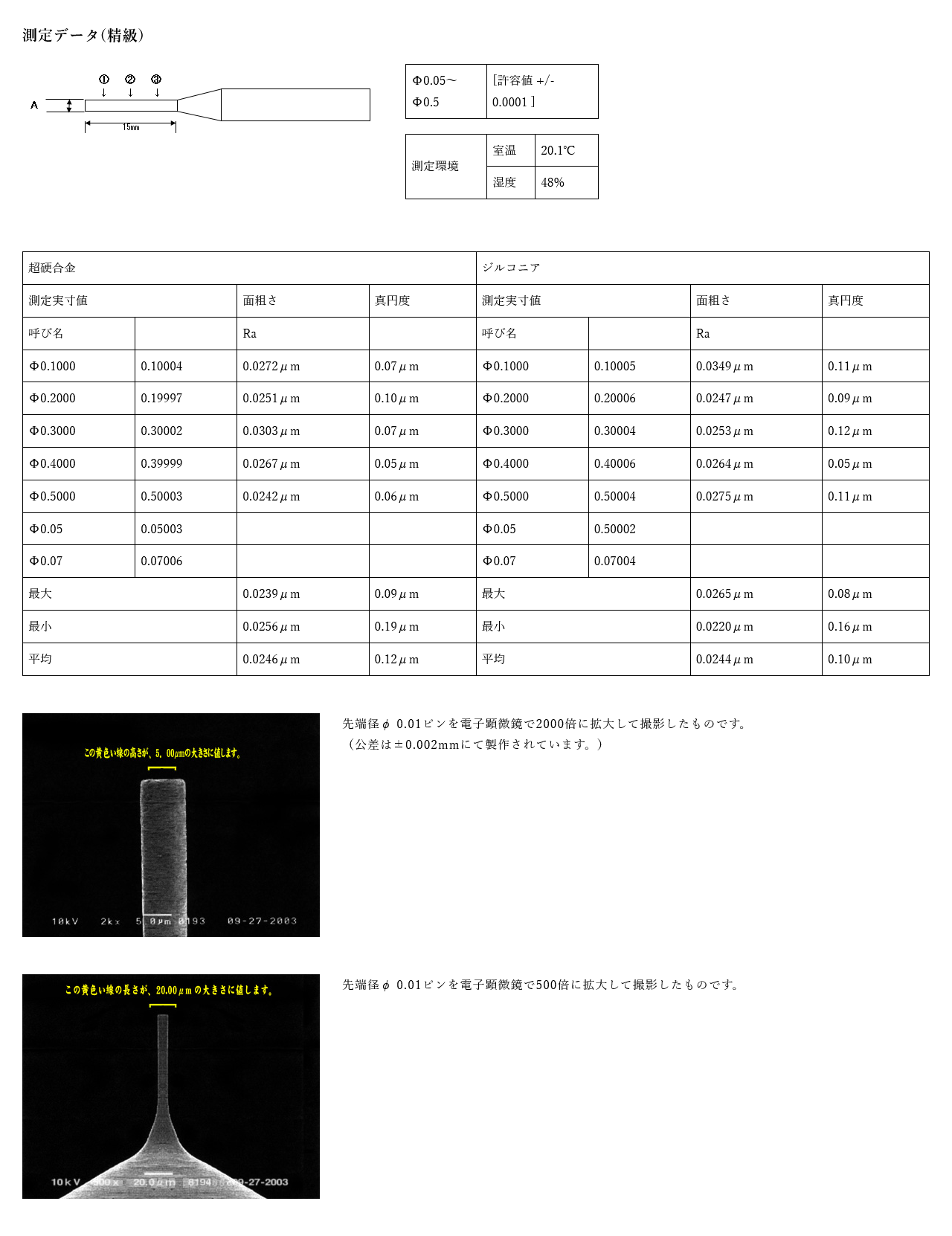

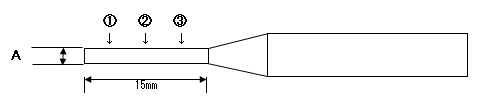

測定データ(精級)
| Φ0.05～Φ0.5 | [許容値 +/- 0.0001 ] |
| 測定環境 | 室温 | 20.1℃ |
| 湿度 | 48% |
| 超硬合金 | ジルコニア | ||||||
| 測定実寸値 | 面粗さ | 真円度 | 測定実寸値 | 面粗さ | 真円度 | ||
| 呼び名 | Ra | 呼び名 | Ra | ||||
| Φ0.1000 | 0.10004 | 0.0272μm | 0.07μm | Φ0.1000 | 0.10005 | 0.0349μm | 0.11μm |
| Φ0.2000 | 0.19997 | 0.0251μm | 0.10μm | Φ0.2000 | 0.20006 | 0.0247μm | 0.09μm |
| Φ0.3000 | 0.30002 | 0.0303μm | 0.07μm | Φ0.3000 | 0.30004 | 0.0253μm | 0.12μm |
| Ф0.4000 | 0.39999 | 0.0267μm | 0.05μm | Ф0.4000 | 0.40006 | 0.0264μm | 0.05μm |
| Ф0.5000 | 0.50003 | 0.0242μm | 0.06μm | Ф0.5000 | 0.50004 | 0.0275μm | 0.11μm |
| Φ0.05 | 0.05003 | Φ0.05 | 0.50002 | ||||
| Φ0.07 | 0.07006 | Φ0.07 | 0.07004 | ||||
| 最大 | 0.0239μm | 0.09μm | 最大 | 0.0265μm | 0.08μm | ||
| 最小 | 0.0256μm | 0.19μm | 最小 | 0.0220μm | 0.16μm | ||
| 平均 | 0.0246μm | 0.12μm | 平均 | 0.0244μm | 0.10μm | ||

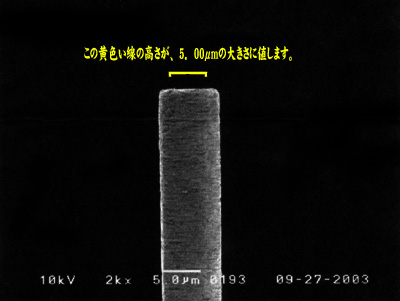

先端径φ 0.01ピンを電子顕微鏡で2000倍に拡大して撮影したものです。
（公差は±0.002mmにて製作されています。）

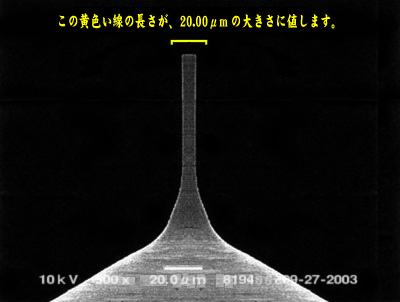

先端径φ 0.01ピンを電子顕微鏡で500倍に拡大して撮影したものです。
