ダイヤモンド製品
(コンパックス製品)

  1. TOP
  2. 製品情報
  3. ダイヤモンド製品(コンパックス製品)

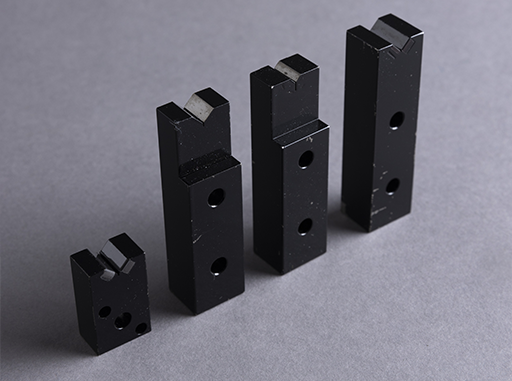

Vレスト

Vレスト

弊社のダイヤモンドVレストはモーターメーカー様の
量産切削ラインやピン・シャフトの真円度検査、
丸棒ワークの研削加工における製品の受け台など
幅広くご利用頂いております。
使用状況にもよりますが、超硬合金製のVレストと比較して
10~40倍耐摩耗性がUPしています。
ダイヤのため潤滑油等の油を使用せず加工することが可能になり、給油ユニット、油のメンテナンスが不要になります。

材質 ダイヤモンド(PCD/コンパックス)
規格 ご希望サイズをオーダーメイドで製作させていただきます。

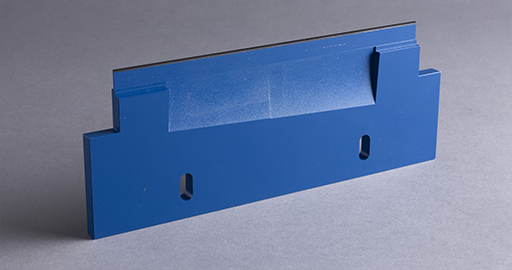

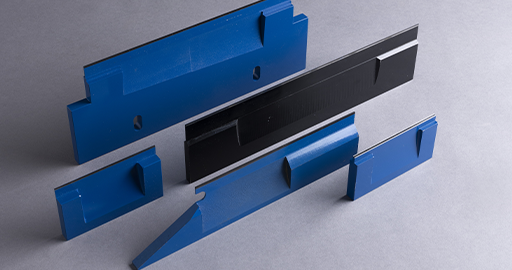

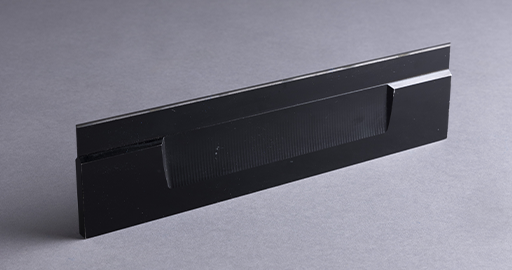

センターレス用 ワークレスト

センターレス用ワークレスト

センターレス研削盤のブレード(ワークレスト)に
ご利用頂いています。

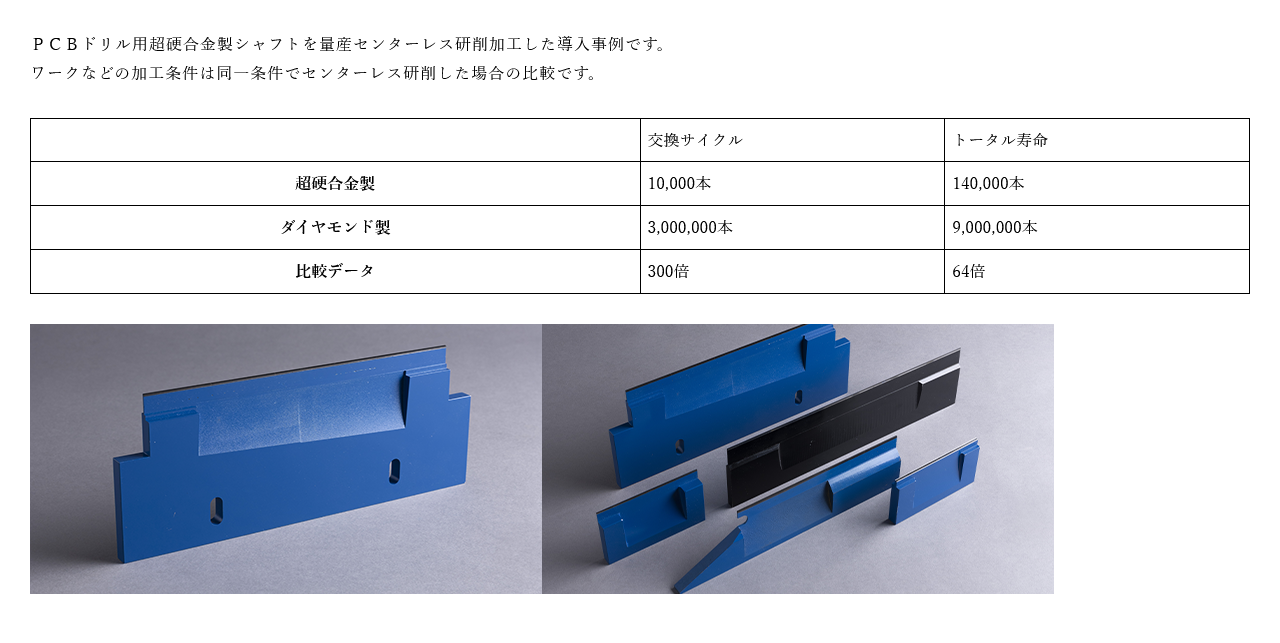

弊社のダイヤモンドブレード(コンパックスブレード)の
交換サイクルは、超硬合金製 ワークレストと比較して
300倍の耐摩耗性UPするというデータが出ております。
さらに、ダイヤモンド部分の再研磨や交換修理も対応も
しており、台金のリサイクルが可能です。

材質 ダイヤモンド(PCD/コンパックス)
規格 ご希望サイズをオーダーメイドで製作させていただきます。
納入実績 モーターシャフト、ベアリング、超硬ドリル フェライトなどの量産センターレス加工向け
寸法規格 全長 最大800mm
厚み 最薄0.5mm~

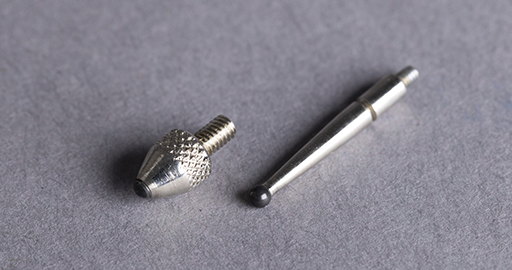

測定子

測定子

ダイヤルゲージタイプとテストインジケータ(てこ式
ピックテスト)タイプの2種類をご用意しています。
ダイヤルゲージタイプは1R半円、M2.5x0.45のサイズで、
テストインジケータタイプはφ2、M1.7x0.35で製作しております。
既存のルビーや超硬製測定子に比べ摩耗が少ないので
検査精度の向上や長時間の自動検査に効果を発揮します。

材質 ダイヤモンド(PCD/コンパックス)
規格 テストインジケータタイプ φ2 / M1.7×0.35
ダイヤルゲージタイプ 1R半円 / M2.5×0.45
材質 ダイヤモンド(PCD/コンパックス)
規格 テストインジケータタイプ
φ2 / M1.7×0.35
ダイヤルゲージタイプ
1R半円 / M2.5×0.45

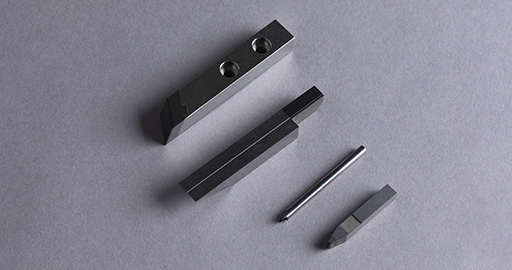

コイリングツール

コイリングツール

コイルばねを生産するコイリングマシンで使用される
ツールです。
コイリングピン、芯金、ワイヤーガイド、ピッチツール等の
製作実績があります。
SUS裸線やオイルテンパー線などの超硬治具では
摩耗が早い線材のコイリング加工で非常に有効です。
もちろん通常のばね用ニッケルめっき付SUS線の
コイリング加工でも治具の寿命が大幅に向上します。

材質 ダイヤモンド(PCD/コンパックス)
規格 ご希望サイズをオーダーメイドで製作させていただきます。
