金型部品

  1. TOP
  2. 製品情報
  3. 金型部品

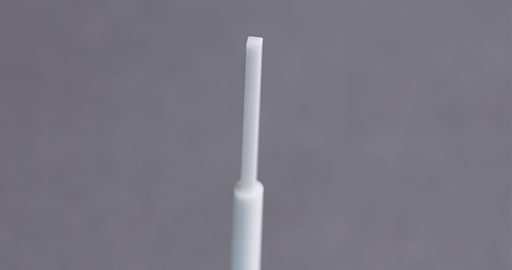

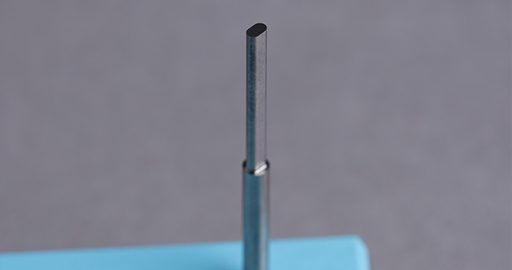

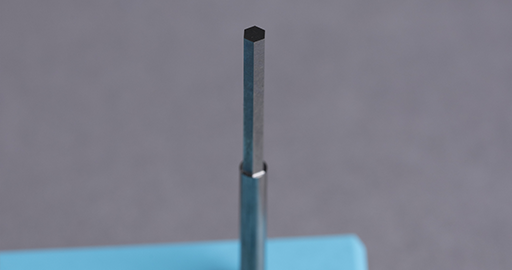

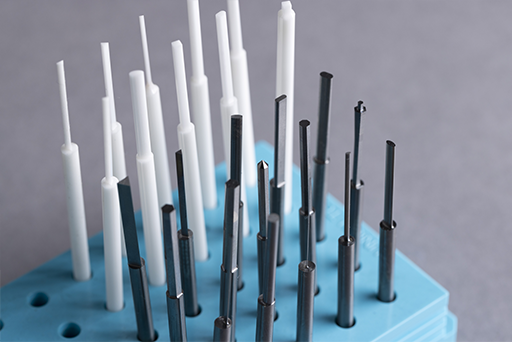

異形&偏芯ピン

異形&偏芯ピン

弊社独自工法による異形&偏芯ピンです。

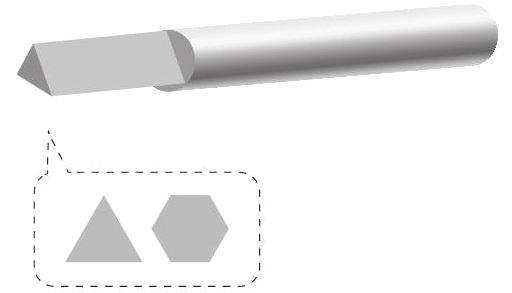

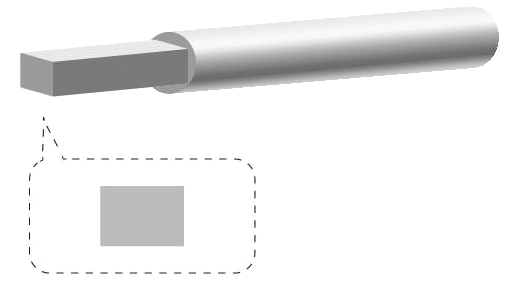

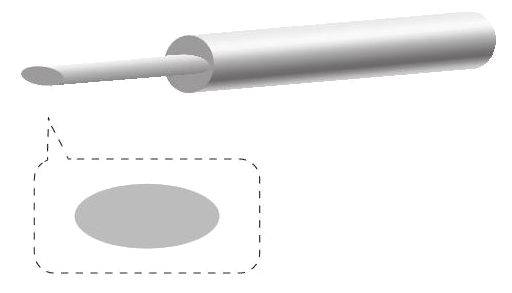

楕円、スクエア、三角~多角、偏芯等様々な形状のニーズにお応えします。
モールドのコアピンやプレス金型のパイロットピンとして

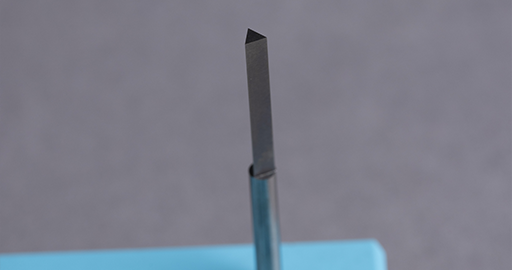

使用される他、三角柱タイプはリーマとしても
使用されています。

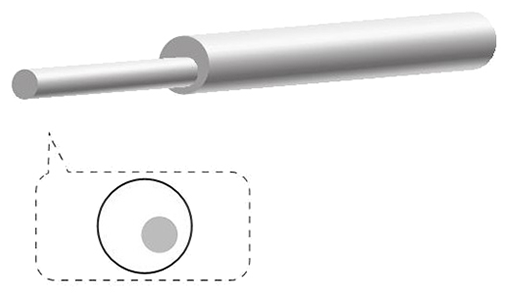

また金型の小型化により金型内部の空間を有効活用する
目的でシャンクから先端部を偏芯させてパンチを
製作する事もあります。

材質 超硬合金、ジルコニアセラミックス、SKH
規格 ご希望サイズをオーダーメイドで製作させていただきます。
寸法規格 シャンク径 φ2~φ12
全長(L) ~150L

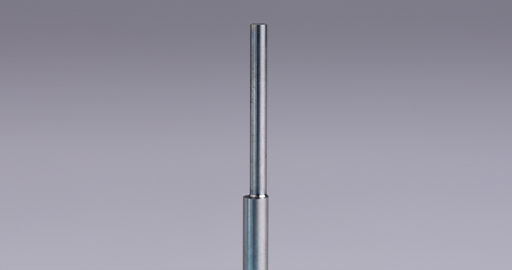

パンチピン

パンチピン

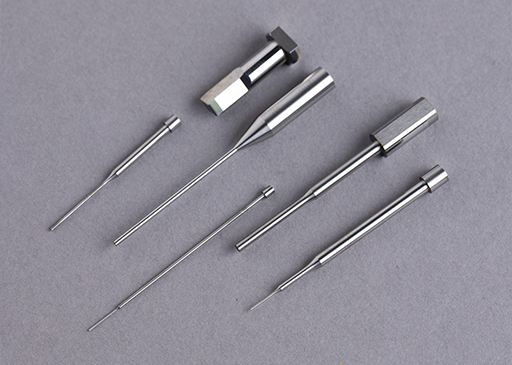

プレス金型で使用されるパンチピンです。
インクジェットプリンターのヘッドの精密穴加工や、
半導体・電子部品を搬送するキャリアテープの加工、
コネクター部品のステンレス加工等で使用されてます。
また銅箔やアルミ箔など極薄材のプレス加工では
先端の材質をPCD(人工多結晶ダイヤモンド)にする事で
パンチへの焼き付きを低減しパンチの長寿命化を
実現しています。

材質 超硬合金、PCD(人工多結晶ダイヤモンド)
規格 規格
ご希望サイズをオーダーメイドで製作させていただきます。
複数の段が付いた形状も対応可能です。
寸法規格 外径(φd) φ0.01~φ20
全長(L) ~240L
外径精度 ±0.0002mm

パイロットピン

パイロットピン

プレス金型で使用されるパイロットピン、ガイドピン、
位置決めピンです。
製品の穴や材料の捨て穴にピッチズレ防止などの目的で
挿入し位置を決めを行います。

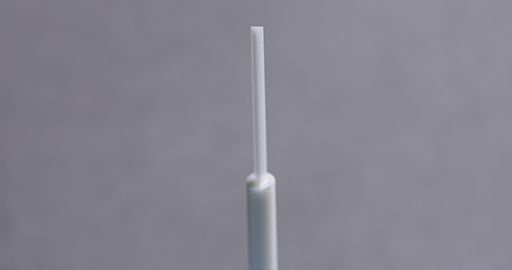

高い耐食性や非磁性を求められる金型や装置で使用される
場合は材質をジルコニアセラミックスでご提案しています。

材質 超硬合金、ジルコニアセラミックス、SKH
規格 規格
ご希望サイズをオーダーメイドで製作させていただきます。
複数の段が付いた形状も対応可能です。
寸法規格 外径(φd) φ0.01~φ20
全長(L) ~240L

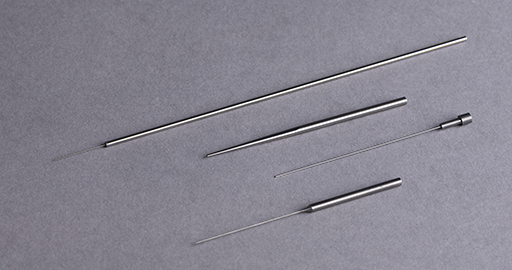

コアピン

コアピン

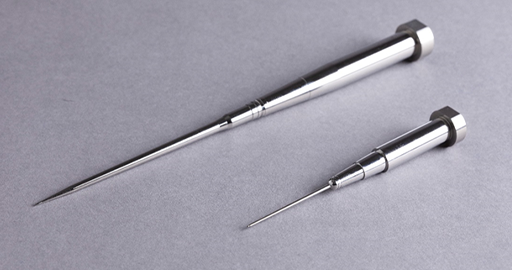

射出成形金型(モールド)で使用されるコアピン、
センタ―ピンです。
医療や半導体向け樹脂部品の成形に用いられる他、
インクジェットプリンターのヘッド部加工用としても
使用されています。
成形時に樹脂の温度が高温になる環境下で使用される
コアピンは耐熱性の高いジルコニアセラミックスで
製作する事もできます。

材質 超硬合金、ジルコニアセラミックス、SKH
規格 規格
ご希望サイズをオーダーメイドで製作させていただきます。
複数の段が付いた形状も対応可能です。
寸法規格 外径(φd) φ0.01~φ20
全長(L) ~240L

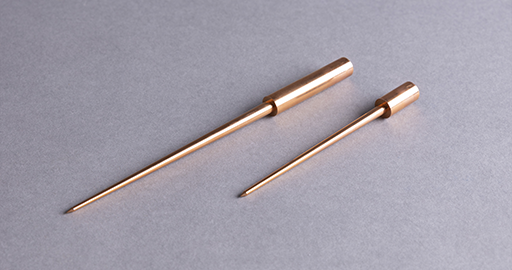

放電加工用銅電極

放電加工用銅電極

放電加工用の銅電極です。
タフピッチ銅、銅タングステン等での製作実績があります。
丸棒電極だけでなくロングテーパーやR形状も付ける事が
できます。
研削加工で製作する為、旋盤加工で製作される電極に比べ、
小径のものをより振れ精度を抑えて加工できるという
メリットがあります。

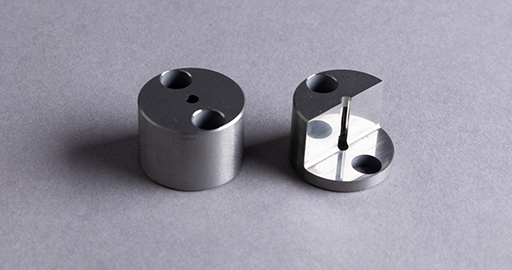

ダイ

ダイ

プレス金型で使用されるダイです。

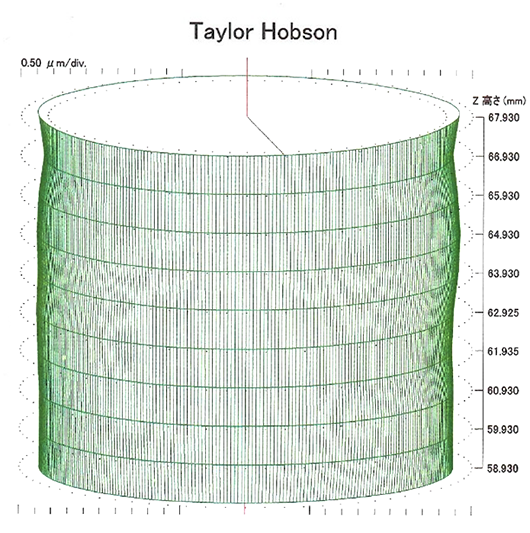

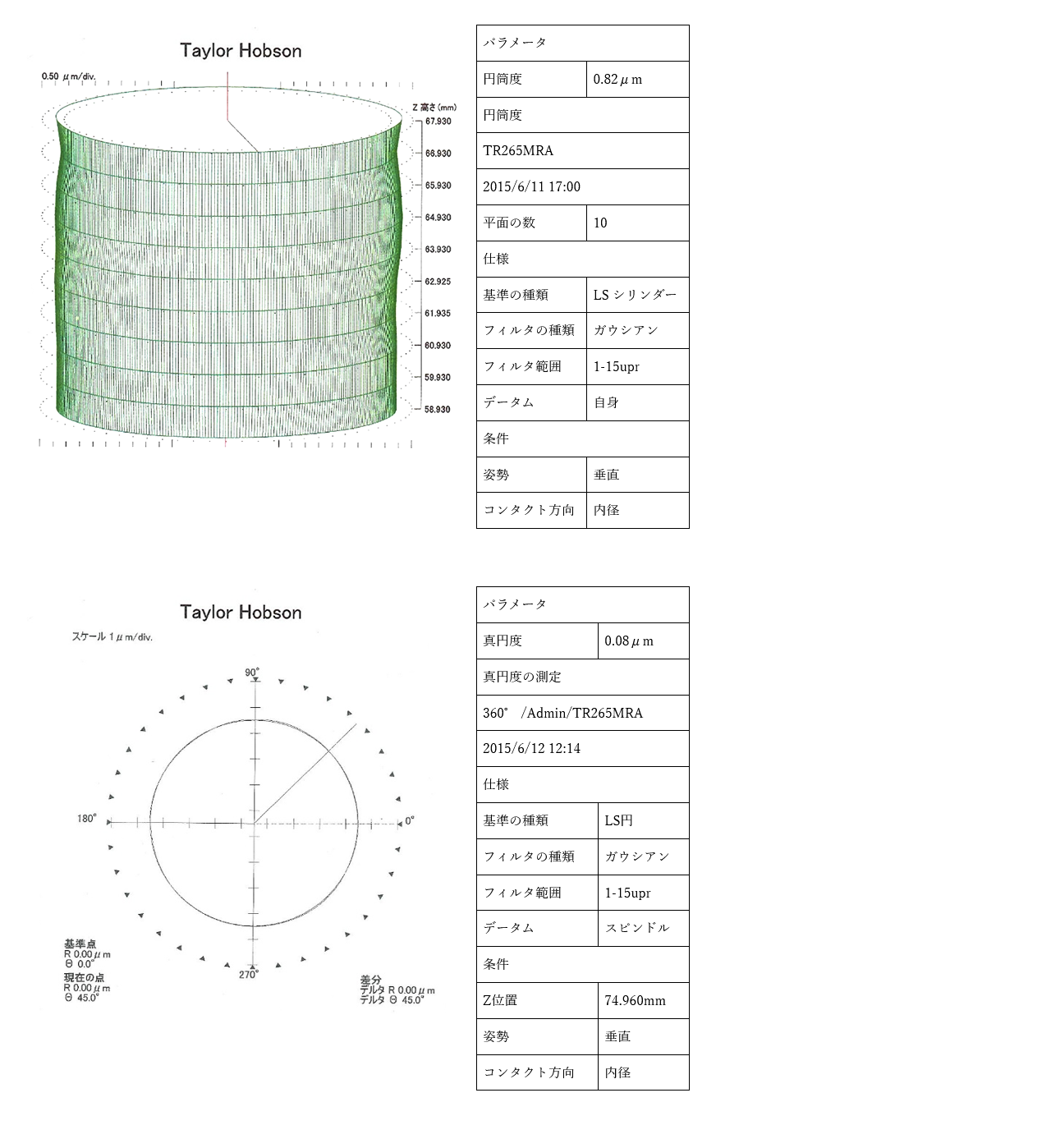

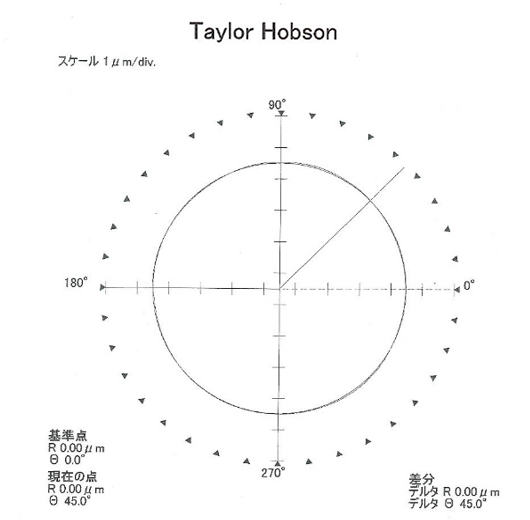

サンプルの内径φ4x深さ20mmの測定データは
真円度0.08μm、円筒度0.82µmとなっております。

材質 超硬合金
規格 ご希望サイズをオーダーメイドで製作させていただきます。
