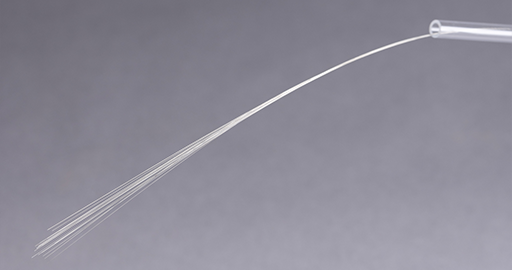

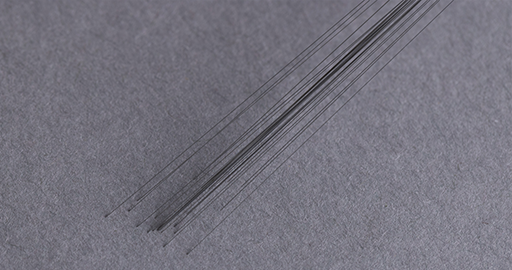

ミクロンピン

ミクロンピン

弊社の微細研削加工技術で製作した外径φ0.1mm以下の
超極細ピンです。
ディーゼルエンジンの燃料噴射装置のノズル穴 放電加工
電極やインクジェットプリンターのインクノズルオリフィス用パンチに使用された実績があります。

材質 超硬合金、ジルコニアセラミックス
標準図 標準図
寸法規格 外径(φD) φ0.05mm~φ0.10mm
全長(L) ~350mm

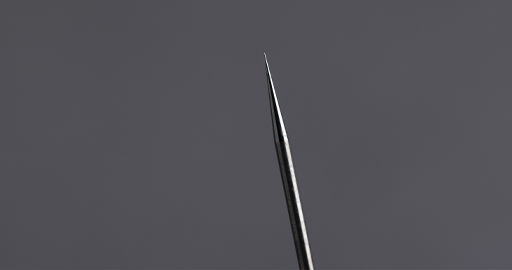

ニードルピン

ニードルピン

マイクロマニピュレーターの操作ピンとして、
「微細異物回収」「材料解析における特定部位の採取」
などの用途に利用頂いています。

材質 超硬合金

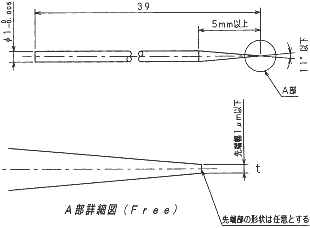

標準図 標準図

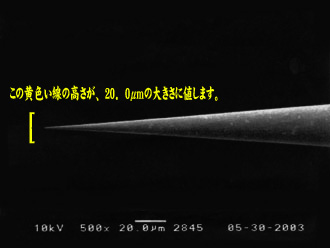

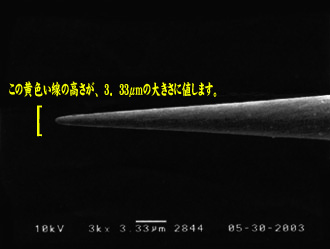

寸法規格 先端幅(t) 0.001mm以下、0.003mm以下、0.005mm以下

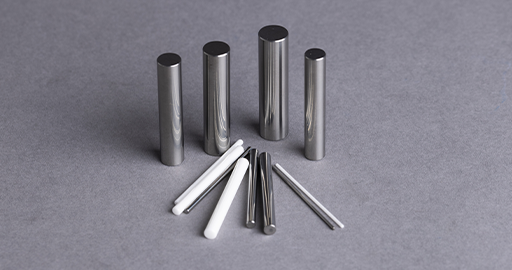

センターレス・円筒加工品

センターレス・円筒加工品

弊社のミクロン~サブミクロン精度の研削加工技術から
生まれたピン・シャフトをお試しください。自動車、通信、半導体、医療など様々な分野でご利用頂いております。
小ロット~量産まで幅広く対応致しております。

材質 超硬合金、セラミックス、SKH、SUS、ダイヤモンド、CFRP、カーボン、シリコン合金、
純チタン、ニッケルチタン、炭化ケイ素、窒化ケイ素、etc.
標準図 標準図
寸法規格 外径(φD) φ0.05mm~φ40mm
全長(L) 1mm~2000mm
精度 外径精度 ±0.001~
真円度 0.001以内

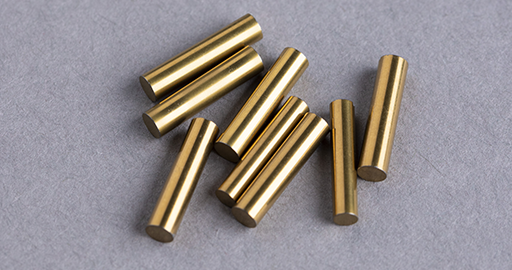

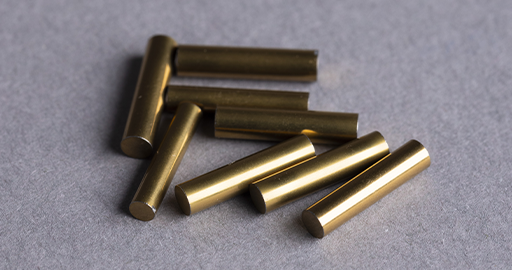

三層コーティングピン

三層コーティングピン


多層成膜による機能の複合化を行ったことにより、高硬度を
実現し、耐焼付性、耐摩耗性 、耐食性に優れています。

材質 超微粒子超硬合金+3層コーティング(TiC、TiCN、TiN)
表面硬度 ビッカース Hv 3000~3500
備考 ご希望の寸法規格・精度をご指定頂ければ、お見積もりさせて頂きます。お気軽にご相談ください。
